BIM建模技术习题测试（习题一）
一、单选题
1.Revit的基本特性是（ ）
A.族 B.参数化 C.协同 D.信息管理
2.天花板平面视图范围设置正确的一组为( )

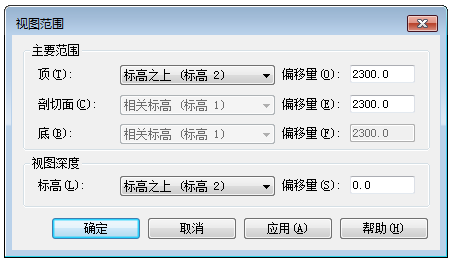

A.

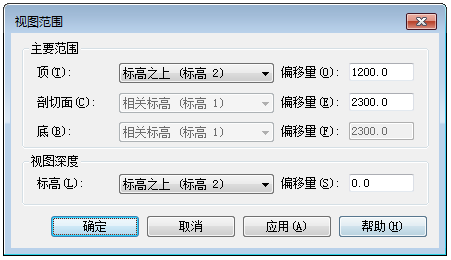

B.

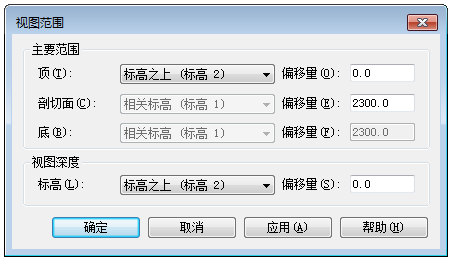

C.

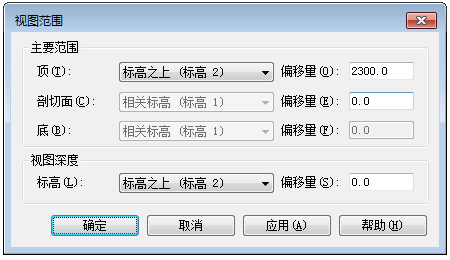

D.
3.默认相机视图高度偏移量为（ ）
A.0 B.1200 C.1700 D.1750
4.下列哪种方式不能打开视图的“图形显示选项”？（ ）
A.单击视图控制栏中的【视觉样式】-【图形显示】
B.单击视图“属性”栏中的【图形显示选项】
C.单击【视图】选项卡中的图形栏的小三角
D.单击【项目浏览器】-【选项】-【渲染】
5.下列哪项不是链接CAD界面后可选择的颜色显示方式（ ）
A.彩色 B.黑白
C.反选 D.保留
6.在管道“类型属性”对话框下的“布管系统配置”不包含以下哪个构件设置( )?
A.弯头 B.三通
C.四通 D.法兰
7.以下哪个是族样板选用的第一原则和最重要原则（ ）
A.族的使用方式
B.族样板的特殊功能
C.族类别的确定
D.族样板的活用
8.专用管道竖井的检修通道宽度不宜小于（ ）
A.0.60m B.0.75m C.0.90m D.1.00m
9.关于Revit插件，下面哪项是错误的？（ ）
A.Revit插件可以使一些多步骤的操作变成一步操作，加快模型创建速度。
B.Revit插件不能脱离Revit运行，运行插件中的命令时需要提前安装Revit软件。
C.Revit插件是调用Revit API中的接口方法来实现的。
D.Revit插件是由Autodesk公司研发的。
10.创建管道类型时，在“布管系统配置”对话框中在管段选择完成后，最小尺寸与最大尺寸是否需要相应设置？（ ）
A．不需要 B．需要 C．默认 D．标准
11.在导航栏的缩放工具中，单击缩放工具下拉列表，其中不包含以下哪个命令?（ ）
A.区域放大 B．放大两倍 C．缩小两倍 D．缩放匹配
12.Revit中项目、族和实例之间的相互关系是（ ）
A.“项目”包含“类别”包含“族”包含“类型”包含“实例”
B.“项目”包含“类型”包含“族”包含“类别”包含“实例”
C.“项目”包含“族”包含“类型”包含“类别”包含“实例”
D.“项目”包含“族”包含“类别”包含“类型”包含“实例”
13.创建一个400mm宽度的矩形风管，分别添加30mm的隔热层和内衬，那么在平面图中测量该风管最外侧宽度为（ ）
A.520mm B.460mm
C.430mm D.400mm
14.关于在单扇门族类型中有b900*h2100类型（b、h均为实例参数），在项目视图中创建了两个单扇门，现在需要把其中一个改为b1200*h2100，已单击该门，之后的步骤是（ ）
A.在属性栏中将b由900改为1200
B.在类型属性中，将b由900改为1200
C.在类型属性中，复制一个新类型，再将b由900改为1200
D.以上均不正确
15.下列选项关于放置排烟阀的操作流程说法正确的是（ ）
A.首先单击【系统】命令栏，接着单击【HVAC】选项卡，最后单击【风管附件】
B.首先单击【HVAC】选项卡，接着单击【系统】命令栏，最后单击【风管附件】
C.首先单击【风管附件】，接着单击【HVAC】选项卡，最后单击【系统】命令栏
D.首先单击【系统】命令栏，接着单击【风管附件】，最后单击【HVAC】选项卡
16.下列选项不属于项目样板建立内容的是（ ）
A.族文件命名规则 B.项目文档命名规则
C.构件命名规则 D.视图命名规则
17.通过橄榄山快模软件可以自动把建筑、结构、喷淋DWG转成Revit模型，下面哪项说法是错误的（ ）。
A.无法将轴线的轴号名字导入Revit里翻模得到的轴线上
B.快模软件的工作机理是用图层来区分构件的种类
C.可以将建筑、结构、喷淋等施工图DWG文件转成Revit文件
D.转换速度非常快，大量节省翻模人员和时间成本
18.下列哪项不属于一般模型拆分原则（ ）
A.按建筑防火分区拆分
B.按人防分区拆分
C.按施工缝拆分
D.按楼层拆分
19.样板文件是以（ ）格式存储的
A.*.rvt B.*.rfa
C.*.rte D.*.rft
20.不包含在系统族标高的类型属性对话框中的参数是（ ）
A.线宽 B.颜色
C.中段 D.符号
21.栏杆扶手对齐方式不包含（ ）
A.起点 B.终点
C.等距 D.中心
22.房间面积计算方式不包含（ ）
A.在墙面面层外部 B.在墙中心
C.在墙核心层 D.在墙核心层中心
23.要在图例视图中创建某个窗的图例，以下做法不正确的是（ ）
A.用“绘图—图例构件”命令，从“族”下拉列表中选择该窗类型
B.可选择图例的“视图”方向
C.可按涂药设置图例的主体长度值
D.图例显示的详细程度不能调节，总是和其在视图中的显示相同
24.在机电模型中，我们发现管道变成一条线条，而非三维实体，我们需要如何调整？（ ）
A.修改视图样式
B.修改视图详细程度
C.修改管道大小
D.修改视图可见性
25.在渲染时，可设置渲染的分辨率为( )
A.基于屏幕显示
B.基于打印精度
C.以上都是
D.以上都不是
26.Revit中支持线型图案的设置，那么下面哪种不是在Revit环境中创建的( )
A.点 B.稀疏划线
C.网格线 D.波文线
27.为已创建无坡度的管道添加坡度时，在坡度编辑器中设定好坡度值之后，会在管道端点显示一个箭头，则该箭头说法正确的是（ ）
A.该端点为选定管道部分的最高点
B.该端点为选定管道部分的最低点
C.无法切换该箭头的位置
D.以上说法都不对
28.在创建喷淋系统过程中，软件以何种依据自动生成管件？（ ）
A.管件族库
B.管道类型
C.布管系统配置
D.管件大小
29.链接的CAD参照底图被同名称文件替换但路径并未发生更改，这时应该（ ）
A.重新载入来自 B.添加
C.卸载 D.重新载入
30.控制族图元显示的最常用的方法是（ ）
A.通过控件控制
B.族图元无法控制显示
C.族图元可见性设置
D.设置条件参数控制图元显示
二、多选题
1.Revit二次开发的插件可以实现哪些功能？（ ）
A.大幅度提高工作效率
B.可以实现快速建模以及自动生成施工图
C.实现Revit模型与外部程序之间的信息双向交流
D.压缩Revit项目文件，使Rvt文件更小
E.使模型更智能
2.橄榄山快模中的免费工具楼层工具有哪些便捷的功能？（ ）
A.批量创建楼层标高和其对应的平面视图
B.批量修改标高的名字
C.修改某一个楼层的高度，其上部标高的高程自动调整
D.可以创建地下室的标高
E.标高的名字可以批量添加前后缀
3.下列选项属于电气系统快模软件功能的是（ ）
A.设备布置
B.设备连线
C.批量标注
D.电气计算
E.消防栓布置
4.设置线宽对话框中包含的类型有（ ）
A.模型线宽 B.字体线宽
C.打印线宽 D.透视视图线宽
E.注释线宽
5.【项目单位】中提供的可设置的规程包含（ ）
A.电气 B.能量
C.管道 D.建筑
E.卫浴
6.视图控制栏的操作命令中包含（ ）
A.缩小两倍 B.放大两倍
C.缩放匹配 D.区域放大
E.缩放图纸大小
7.Revit布尔运算的方式有( )
A.粘贴 B.剪切
C.拆分 D.打断
E.连接
8.通过高程点族的“类型属性”对话框可以设置多种高程点符号族类型，对引线参数设置包括的命令有（ ）
A.颜色 B.符号
C.引线线宽 D.引线箭头
E.引线箭头线宽
9.Revit视图“属性”面板“规程”参数中包含的类型有（ ）
A.建筑 B.结构 C.电气 D.暖通 E.给排水
10.应分别独立设置的竖向管井有（ ）。
A.电缆井
B.管道井
C.加压送风井
D.排水井
E.垃圾道
答案解析:
一、单选题
1.B
【解析】P2，“参数化”是Revit的基本特性。所谓“参数化”是指Revit中各模型图元之间的相对关系。
2.C
【解析】P19-20，顶部平面和底部平面用于制定视图范围最顶部和底部位置，剖切面是确定剖切高度的平面，这3个平面用于定义视图范围的“主要范围”，天花板视图与楼层平面视图类似，同样沿水平方向指定标高位置对模型进行剖切生成投影。但天花板视图与楼层平面视图观察的方向相反:天花板视图为从剖切面的位置向上查看模型进行投影显示。
3.D
【解析】P109，偏移量默认“1750”是代表人的身高。
4.D
【解析】P120, 2.3.3第一点中打开“图形显示选项”的三种方式。
5.A
6.B
【解析】部管系统配置包含：管段、弯头、首选连接类型、连接、四通、过渡件、活接头、法兰、管帽。
7.C
8.A
【解析】P253-254，专用管道竖井，每层应设检修设施，检修通道宽度不宜小于0.60m。
9.D
【解析】Revit插件大多数都是由第三方研发，Autodesk也会研发少量。
10.B
【解析】P146，“注意”中。
11.B
【解析】缩放工具下拉列表中包含区域放大、缩小两倍、缩放匹配、缩放全部以匹配、缩放图纸大小。
12.A
13.B
【解析】最外侧宽度包含两侧的隔热层和内衬宽度，为400+30+30=460mm。
14.C
【解析】创建新的类型对原类型参数不会产生影响。
15.A
【解析】P192。
16.A
【解析】P258 ，族文件命名规则不属于项目样板的内容。
17.A
【解析】P283橄榄山快模可以将轴号的名字导入到Revit里翻模得到的轴线上。
18.B
【解析】P266，8.4.3中1.一般模型拆分原则。
19.C
20.C
【解析】中段为系统族轴线的类型属性参数。
21.C
【解析】栏杆扶手对齐方式有：起点、终点、中心、展开样式以匹配。
22.A
【解析】除选项BCD外还包含在墙面面层，但并无区分内部外部。
23.D
【解析】默认情况下，图例构件从项目视图获取其详细程度。如果创建的模型族类型以各种详细程度显示不同的几何图形，则可以通过为视图或符号本身指定不同的详细程度，来修改模型符号的外观。
24.B
【解析】视图详细程度分为线框.隐藏线.着色等不同显示样式可供选择。
25.C
【解析】此习题可实际操作软件来进行熟悉并验证此题。
26.D
27.B
28.C
29.D
30.C
二、多选题
1.ABCE
【解析】A将多步操作用一个插件命令作出来，会提高工作效率，所以选A
B.二次开发命令可加快建模速度，也可以用来根据模型和标注信息来生成施工图，所以选B
C.可用插件到处模型的信息到外部数据文件，所以选C
D.插件无法使文件变小，这个描述是错误的
E.是模型里的构建之间有关联关系，使模型更智能
2.ABCDE
3.ABCD
【解析】P304,消防栓属于给排水设计软件的功能。
4.ACE
【解析】在【管理-设置】选项卡“其他设置”列表中选择线宽设置，包含：模型线宽、透视视图线宽、注释线宽。
5.ABC
【解析】【项目单位】中提供的可设置的规程包含：公共、结构、HVAC、电气、管道、能量。
6.ACDE
7.BD
【解析】P229，Revit的布尔运算方式有两种:剪切、连接。
8.ACDE
9.ABC
【解析】P67,Revit提供建筑、结构、机械、电气、卫浴和协调共六种规程。
10.ABCE
